• 700KW天然气发电机组
  • 机组型号:700GF-T 700GF1-T 700GF2-T

    外形尺寸:6000×2200×2400mm(L×B×H)

    额定电压:400V 6300V 10500V

    燃料类型:天然气

    参考重量:14500kg

  • 获取报价>> 咨询热线:
    0531-69953988
    • 产品说明
      DESCRIPTION
              我公司研制制造的700GF-T型天然气发电机组,适用于管道天然气、油田伴生气等。机组采用了全新燃气机设计理念,由我司自主研发,利用ProE整机开发系统,Analysis有限元强度、气流和动平衡分析技术,匹配的增压、调速、稳压、点火和运行管理系统,融入发明燃烧控制、电控混合器等技术。机组具有高性、高可靠性、高热效率、高性价比和自动化运行管理等特点。

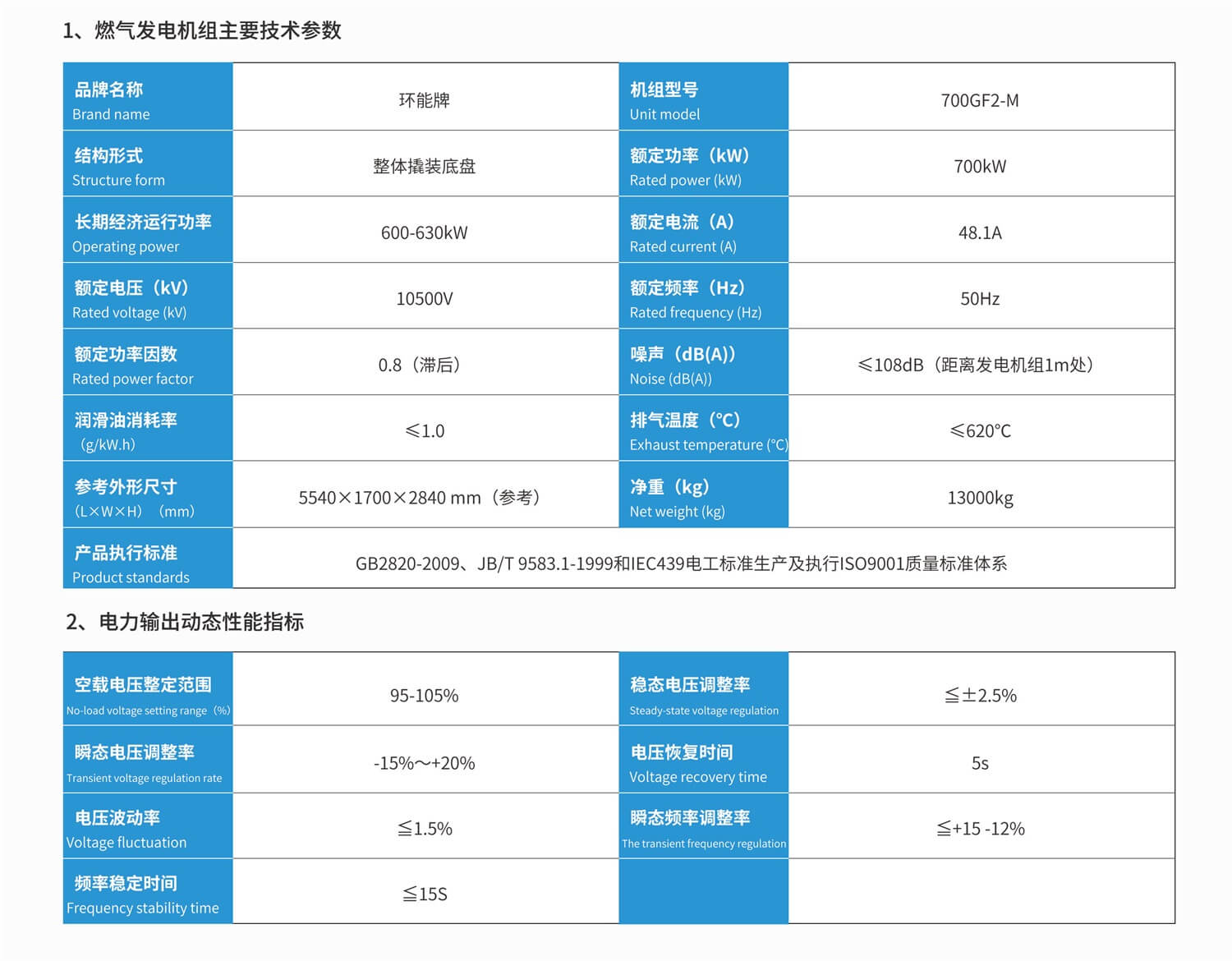

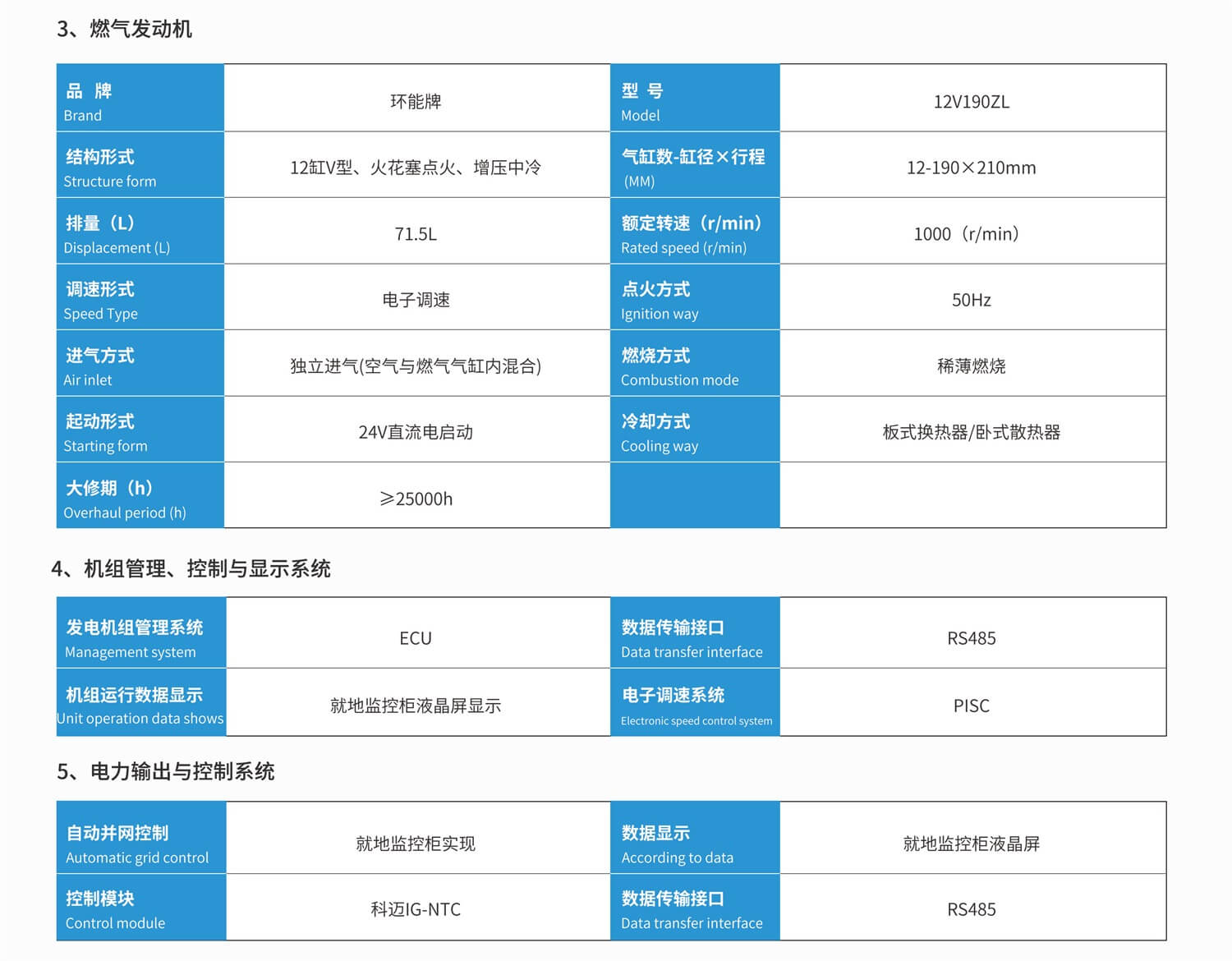

      基本参数



      技术特点:
      Ø 高可靠性:发动机的主要零部件(如机体、曲轴等),经过了市场长期考验,结构成熟、质量可靠,采用特别的技术对关键零部件表面进行处理动平衡测试系统,使机组运行振动控制在更低。
      Ø 零部件:进口混合器、德国点火系统、美国调速系统、捷克控制模块

      Ø 高带载能力:


      Ø 适应浓度、压力变化:电控混合器可以实现浓度自适应和快速响应,使发电机组适应变浓度沼气,保证功率输出稳定。高稳定调压系统,可以实现低压(3kpa)进气,并保证稳定运行,通过该技术,确保了浓度、压力降不分闸,浓度、压力突升不出现重大运行事故。

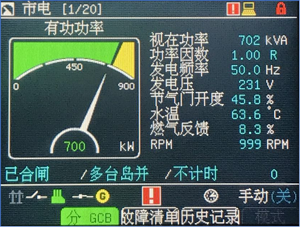

      Ø 自动化程度高:主控制系统由国外进口机组控制器及5吋或8吋显示器组成。

      主控制模块

      (1) 集监视、控制、调节、保护于一体的发电机组专用控制器,使机组既能并网运行,又能并车运行。
      (2)主控制器采用模块化设计,通过CAN通讯可增加扩展模块,满足发电机组多种参数采集及控制的需要。通过CAN通讯,多达32台机组可并车运行。

      (3)机组可实现远程启停,有功功率及无功功率的自动调整,自动同期,满足自动化机组的需要。保护功能齐全,有发动机超速、油压低、水温高、机油温度高等发动机保护,也有逆功、过流、欠压/过压、欠频/过频等发电机保护功能。显示器:显示参数齐全,满足显示、参数设置、报警、历史记录等需要。

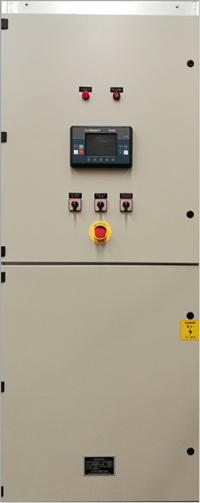

      就地控制柜


      设备介绍
      控制系统功能:
      基本功能:起停控制,空燃比控制;
      测量保护:缸温、排温在内的所有机组参数测量,发动机保护完备;
      工控适应:全工况段的控制,包括怠速控制、低载控制等;
      功率管理:发电功率灵活控制;
      网络功能:便于构建大型自动化电站,有效提高网络管理水平;
      防护:实现了强弱电分离。

      就地监控柜:
      包含大型ECU系统、发电机组控制器IG-NTC、信号采集模块、电子调速、显示器、直流电源等,机组控制功能全部集中到该柜中。每台机组配1台就地监控柜,安放在机组侧。
      ---机组启动、调速、自动并网、功率因数控制、加减负荷;
      ---电量测量与显示: U、I、Hz、kW、 kVAr、kVA、PF、 kWh、kVAhr;
      ---报警与保护:过载/短路、过压/欠压、过频/欠频、逆功率、绕组温高、超速等;
      ---采集机组各种参数:如缸温、排温、油温、水温、油压、转速、燃气调节阀开度等。

      机组断路器柜:
      主开关选用国内断路器,具备欠压延时保护及线路电流四段保护:过载长延时、短路短延时、短路瞬时及接地故障电流保护。
